Bon, il y a un moment où il faut cartographier son terrain. Pour ça, j’utilise des outils qui ne sont pas spécifique, mais simplement un outil de design vectoriel : Affinity designer . Initialement, j’ai importé un fond de carte de Google ou de Géoportail, mais c’est assez grossier, un pixel doit faire 50 centimètre voir un mètre de large. À partir de là, on peut avoir une idée global et redessiner dessus pour affiner les éléments importants. Affinity à une version iPad qui permet aussi dessiner à main levé facilement.
Mais l’idée c’était pour moi d’avoir un fond de carte plus précis, voir un modèle en 3D du terrain pour comprendre l’écoulement de l’eau notamment, même si je voyais bien le résultat. Et je suis tombé sur WebODM qui fait parti du projet OpenDroneMap. Pour l’installation de WebODM, c’est bien expliqué dans la documentation ou sinon, il existe une version payante avec installation automatique.

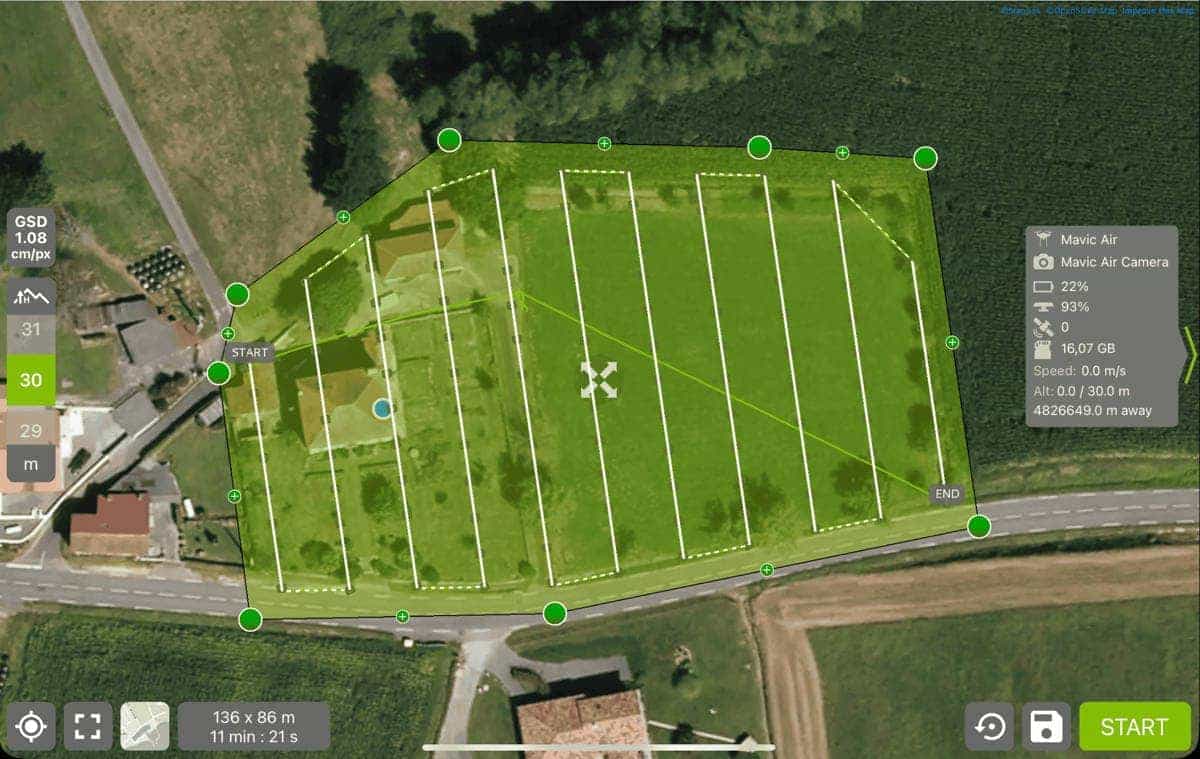

Comme son nom l’indique ça permet de faire de la cartographie à partir de photos prises par un drone. Ça tombe bien, j’en ai un qui dort dans un placard (un Mavic air). Je trouve aussi un logiciel pour iPad compatible avec mon « vieux » drone et capable de lui faire survoler une zone en prenant des photos à intervalle régulier. Pix4DCapture, il faut créer un compte mais ça reste gratuit pour la prise de vue, en restant en local. Après c’est assez logique, définir la zone à parcourir, l’altitude de vol (50m environ, plus bas c’est plus précis, plus haut plus léger et vous pouvez couvrir une grande surface.) En 3D, il faut 2 passages donc le temps (de batterie) pour le faire et la capacité de traitement en suite.

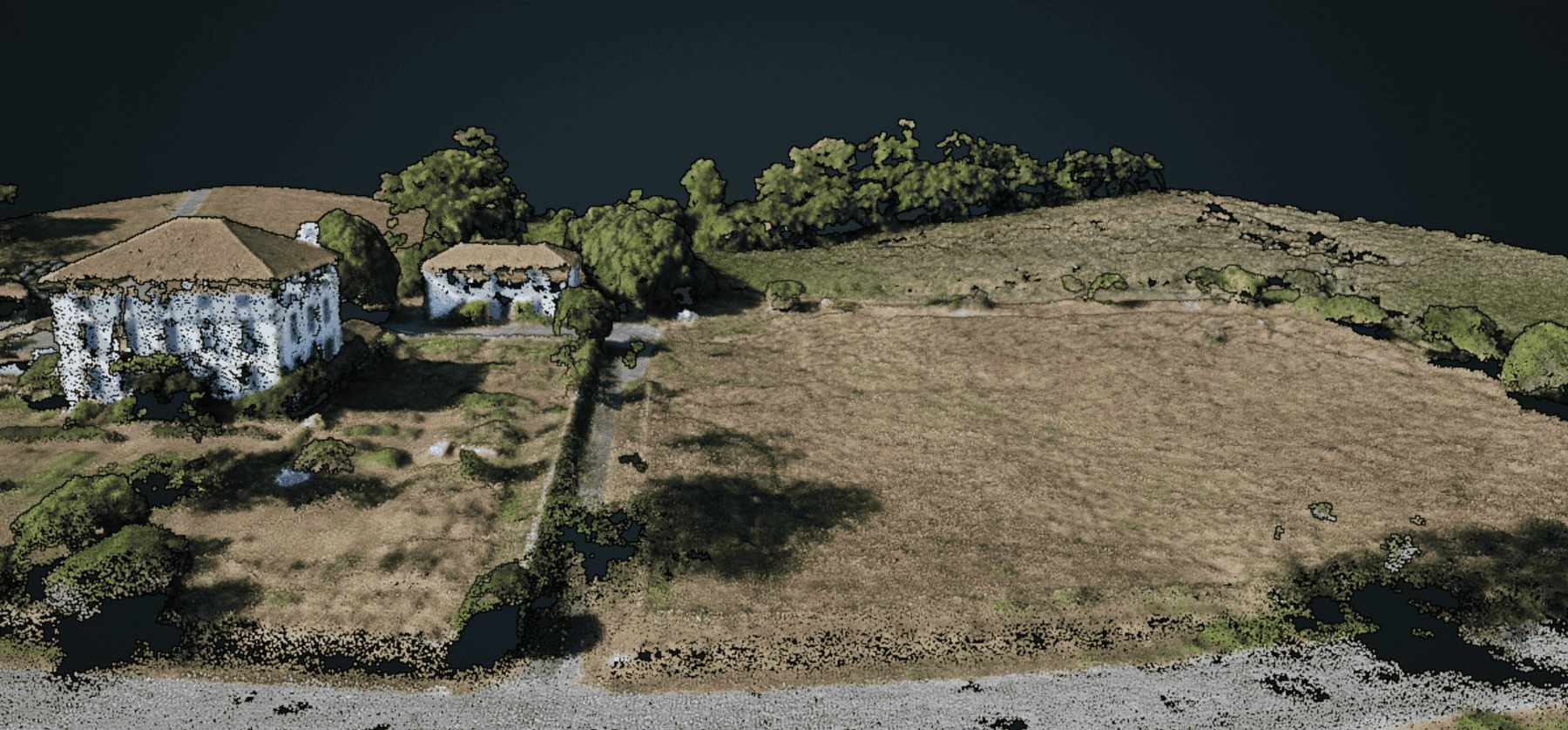

Une fois les photos faites, vous les récupérez sur le drone et les télécharger dans WebODM. Attention, les traitement prennent du temps : 10, 30 voir 2 heures suivant le nombre de photos et paramétres de sorties demander. Là, ce qui nous intéresse c’est la photo orthonormé du terrain et le modèle 3D dans une moindre mesure. En haute définition, la photo donne 1 ou 2 cm par pixel. Il est possible de faire plus précis mais les fichiers deviennent très gourmand sans parler du temps que ça prends.
C’est donc cette photo qui va maintenant servir de base pour poser les éléments de base de votre design.
Si vous avez besoin de mesures précises, il possible de poser un étalon (un bâton de un mètre peint en blanc/rouge) au sol pour retrouver cette dimension sur la photo.
Pour vous donner une idée, une image avec les différentes couches, à droite l’image géoportail/googlemaps, le bord du terrain et les toits dessinés grossièrement, à gauche la photo orthonormée 1 pixel = 2cm, les schémas des bacs et la place prévue pour les arbres.
